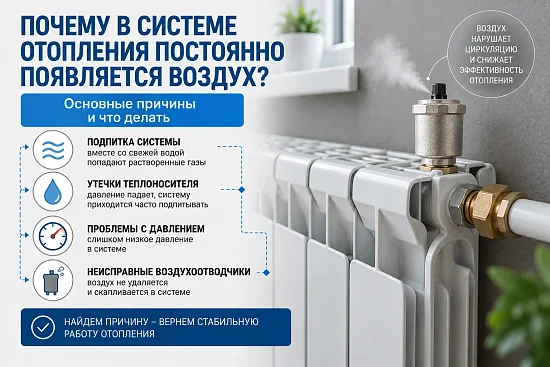

Почему в системе отопления постоянно появляется воздух: причины и что делать

Почему в системе отопления постоянно появляется воздух

Небольшое количество воздуха может появиться после первого заполнения, ремонта или подпитки системы отопления.

После удаления остаточного воздуха система должна стабилизироваться. Если же радиаторы приходится развоздушивать снова и снова, необходимо искать источник проблемы.

Воздух в системе может:

• попадать извне;
• поступать вместе со свежей водой при подпитке;
• выделяться из растворенных в воде газов;
• скапливаться из-за неправильной конфигурации трубопроводов;
• не удаляться из-за неисправных воздухоотводчиков.

Важно отличать единичное завоздушивание после обслуживания от постоянного повторного появления воздуха.

Как понять, что система отопления завоздушивается

Воздух внутри отопительного контура способен нарушать нормальное движение теплоносителя и заполнение радиаторов.

Характерные признаки:

• бульканье и журчание в трубах;
• шум в радиаторах;
• верх батареи остается холодным;
• радиатор прогревается неравномерно;
• отдельные отопительные приборы периодически перестают греть;
• циркуляция становится нестабильной;
• после удаления воздуха отопление временно начинает работать лучше;
• через некоторое время проблема повторяется.

Если воздух приходится удалять регулярно, важно не ограничиваться этой процедурой, а определить, откуда он появляется.

Основные причины появления воздуха в системе отопления

Причина №1. Система недавно была заполнена теплоносителем

После первоначального заполнения системы в трубах, радиаторах, коллекторных узлах и других элементах может оставаться воздух.

Во время запуска циркуляции он перемещается по отопительному контуру и постепенно собирается в верхних точках и радиаторах.

Поэтому после первого запуска может потребоваться несколько циклов удаления остаточного воздуха.

Однако если система давно работает, а воздух продолжает появляться регулярно, причину следует искать дальше.

Причина №2. Систему отопления часто подпитывают водой

Свежая вода содержит растворенные газы. После поступления в отопительный контур и последующего нагрева часть этих газов может выделяться.

Поэтому регулярная подпитка способна поддерживать постоянное образование воздушных скоплений.

Если систему приходится часто подпитывать, необходимо определить причину потери теплоносителя.

Частая подпитка может быть связана с:

• утечкой;
• срабатыванием предохранительного клапана;
• проблемой расширительного бака;
• негерметичными соединениями;
• другой потерей теплоносителя.

Причина №3. В системе есть утечка

Даже небольшая утечка способна привести к постепенному снижению количества теплоносителя.

Пользователь восстанавливает давление подпиткой, вместе с которой в систему снова поступает свежая вода с растворенными газами.

В результате возникает повторяющийся цикл:

1. система теряет часть теплоносителя;
2. давление снижается;
3. выполняется подпитка;
4. в систему поступает свежая вода;
5. при нагреве из нее выделяются газы;
6. воздух снова скапливается в радиаторах.

Поэтому сочетание постоянного завоздушивания и регулярного падения давления требует проверки системы на утечки.

Причина №4. Давление в системе слишком низкое

Для закрытой системы отопления важно поддерживать давление в рабочем диапазоне, предусмотренном ее конструкцией и производителем оборудования.

Если давление становится недостаточным, верхние участки системы могут заполняться хуже, а условия работы циркуляционного насоса ухудшаются.

При определенных условиях на участках с пониженным давлением также повышается вероятность попадания воздуха через негерметичные элементы.

Поэтому при регулярном завоздушивании необходимо сравнить:

• давление на холодной системе;
• давление после нагрева;
• поведение давления после полного остывания;
• частоту необходимости подпитки.

Причина №5. Негерметичные соединения

Некоторые проблемы герметичности проявляются не только видимой утечкой воды.

На участках, где во время работы насоса возникает пониженное давление, через негерметичное соединение при определенных условиях может попадать воздух.

Проверки могут потребовать:

• резьбовые соединения;
• уплотнения;
• соединения возле насоса;
• воздухоотводчики;
• другие потенциально негерметичные элементы.

При этом отсутствие заметной лужи не всегда полностью исключает проблему герметичности.

Причина №6. Не работает автоматический воздухоотводчик

Автоматические воздухоотводчики предназначены для удаления воздуха из участков, где он естественным образом собирается.

Если воздухоотводчик:

• загрязнен;
• закрыт;
• установлен неправильно;
• неисправен;

воздух может оставаться в системе и постепенно накапливаться.

Одновременно неисправный воздухоотводчик может стать источником утечки теплоносителя, поэтому его состояние также следует контролировать.

Причина №7. Воздух скапливается в верхних точках трубопровода

Воздушные пузырьки стремятся перемещаться к локальным верхним точкам системы.

Если конфигурация трубопровода создает участок, из которого воздух не может нормально выйти, там формируется воздушная пробка.

Это возможно при:

• неудачной трассировке труб;
• локальных подъемах и последующих опусках;
• отсутствии воздухоотводчика в необходимой точке;
• ошибках монтажа;
• изменении системы после первоначального запуска.

В таком случае регулярное удаление воздуха только из радиаторов может не решить проблему, поскольку основной воздушный карман находится в другом участке системы.

Причина №8. Неправильно работает расширительный бак

Расширительный бак поддерживает нормальные условия для изменения объема теплоносителя при нагреве и охлаждении.

Если предварительное давление настроено неправильно или мембрана повреждена, давление в системе может изменяться значительно сильнее обычного.

Например:

• при нагреве давление сильно увеличивается;
• предохранительный клапан сбрасывает часть воды;
• после остывания давление становится слишком низким;
• систему приходится подпитывать;
• со свежей водой снова поступают растворенные газы.

Поэтому постоянный воздух вместе с сильными перепадами давления — повод проверить расширительный бак.

Причина №9. Воздух попадает после обслуживания системы

После замены радиаторов, насоса, фильтра или других элементов часть системы может быть опорожнена.

После повторного заполнения внутри остаются воздушные полости, которые затем постепенно перемещаются по контуру.

Если проблема появилась непосредственно после ремонта, следует проверить:

• полностью ли заполнена система;
• удален ли воздух из радиаторов;
• работают ли автоматические воздухоотводчики;
• нормально ли работает циркуляционный насос;
• нет ли новых утечек;
• стабильно ли давление.

Почему постоянно завоздушивается один радиатор

Если воздух регулярно появляется только в одном радиаторе, а остальные работают нормально, проблема может быть локальной.

Следует проверить:

• расположение радиатора относительно остальных элементов системы;
• является ли он локальной верхней точкой;
• работу его воздухоотводчика;
• подключение радиатора;
• наличие проблем на подводящих трубопроводах.

Особенно характерна ситуация, когда конкретный радиатор расположен выше остальных и становится естественной точкой накопления воздуха.

Почему постоянно завоздушиваются верхние радиаторы

Воздух стремится к наиболее высоким участкам системы, поэтому проблемы часто первыми проявляются на радиаторах верхнего этажа.

Если они регулярно становятся холодными сверху, следует проверить:

• давление холодной системы;
• стабильность давления;
• частоту подпитки;
• работу воздухоотводчиков;
• расширительный бак;
• наличие утечек.

Простого регулярного выпуска воздуха может быть недостаточно, если верхние точки системы снова заполняются им из-за основной неисправности.

Почему после удаления воздуха он появляется снова

Если после развоздушивания радиатор начинает нормально греть, но через несколько дней проблема возвращается, это означает, что воздух поступает или образуется повторно.

Возможные причины:

• частая подпитка системы;
• утечка теплоносителя;
• недостаточное давление;
• негерметичность отдельных элементов;
• проблемы расширительного бака;
• неисправные воздухоотводчики;
• ошибки конфигурации трубопровода.

В такой ситуации удаление воздуха является только временным устранением последствия.

Почему после подпитки появляется воздух

В свежей воде содержатся растворенные газы. При изменении температуры и давления часть этих газов может выделяться и собираться в верхних участках отопительной системы.

Поэтому после единичной подпитки небольшое количество воздуха не обязательно говорит о неисправности.

Но если подпитка требуется постоянно, необходимо найти причину потери давления, иначе в систему будет регулярно поступать новая вода.

Может ли циркуляционный насос быть причиной появления воздуха

Исправный циркуляционный насос сам по себе не должен постоянно создавать воздух в системе.

Однако режим его работы влияет на распределение давления в отопительном контуре.

При наличии негерметичности на участке, где во время работы возникает пониженное давление, может создаваться условие для попадания воздуха.

Кроме того, наличие воздуха способно ухудшать работу самого насоса и вызывать:

• шум;
• нестабильную циркуляцию;
• снижение производительности;
• нежелательные режимы работы.

Поэтому при сочетании шума насоса и постоянного завоздушивания необходимо диагностировать систему в комплексе.

Как определить причину постоянного воздуха в отоплении

Что проверить самостоятельно, если в отоплении постоянно появляется воздух

Диагностику лучше начинать не с очередного удаления воздуха, а с наблюдения за системой в течение нескольких циклов нагрева и охлаждения.

1. Проверить давление на холодной системе.

   Если давление регулярно становится ниже нормального для конкретной системы, необходимо выяснить причину его снижения.

2. Проследить за давлением при нагреве.

   Сильный рост давления с последующим падением после остывания может указывать на проблему расширительного бака и потерю части теплоносителя через предохранительный клапан.

3. Определить, требуется ли регулярная подпитка.

   Если воду приходится постоянно добавлять, следует искать утечку или другую причину потери теплоносителя.

4. Определить, где именно появляется воздух.

   Если проблема постоянно возникает в одном радиаторе или только на верхнем этаже, это помогает определить участок системы, который необходимо проверять в первую очередь.

5. Проверить доступные воздухоотводчики.

   Следует убедиться, что предусмотренные системой устройства удаления воздуха не закрыты, не загрязнены и не имеют заметных протечек.

6. Осмотреть доступные соединения.

   Следы влаги, налета или коррозии могут указывать на небольшую утечку теплоносителя.

7. Вспомнить, когда началась проблема.

   Если воздух появился после ремонта, замены радиатора, насоса или повторного заполнения, это существенно упрощает поиск причины.

Что делать, если после удаления воздуха он появляется снова

Если радиатор после развоздушивания начинает нормально прогреваться, но через некоторое время снова становится холодным сверху, простое повторение процедуры не устраняет источник проблемы.

Необходимо проверить:

• падает ли давление;
• как часто выполняется подпитка;
• нет ли утечек;
• исправен ли расширительный бак;
• работают ли автоматические воздухоотводчики;
• не является ли радиатор локальной верхней точкой;
• правильно ли проложены трубопроводы.

Главная задача — определить, откуда берется новый воздух после того, как предыдущая воздушная пробка уже была удалена.

Почему вместе с воздухом падает давление в системе отопления

Сочетание постоянного завоздушивания и снижения давления является важным диагностическим признаком.

Возможный сценарий:

1. система теряет часть теплоносителя;
2. давление постепенно уменьшается;
3. выполняется подпитка;
4. в систему поступает свежая вода;
5. при нагреве из нее выделяются растворенные газы;
6. воздух снова накапливается в верхних точках.

Поэтому при одновременном падении давления необходимо прежде всего найти причину потери теплоносителя.

Это может быть:

• видимая утечка;
• небольшая негерметичность соединения;
• сброс через предохранительный клапан;
• неисправность расширительного бака;
• другая потеря воды из отопительного контура.

Как расширительный бак связан с появлением воздуха

Сам расширительный бак обычно не является источником воздуха, который напрямую поступает в радиаторы.

Но его неисправность способна создать условия, при которых система начинает регулярно терять теплоноситель.

Например:

1. расширительный бак не компенсирует увеличение объема воды;
2. при нагреве давление сильно повышается;
3. срабатывает предохранительный клапан;
4. часть теплоносителя удаляется из системы;
5. после охлаждения давление становится слишком низким;
6. систему приходится подпитывать;
7. вместе со свежей водой поступают растворенные газы.

Поэтому при постоянном завоздушивании в сочетании с большими перепадами давления расширительный бак обязательно следует проверить.

Как проверить автоматический воздухоотводчик

Автоматический воздухоотводчик должен удалять скапливающийся в соответствующей точке воздух без постоянного ручного вмешательства.

Проблемы возможны, если он:

• закрыт;
• загрязнен;
• заклинил;
• установлен в неподходящем положении;
• начал пропускать теплоноситель;
• потерял работоспособность.

Если устройство постоянно мокрое, имеет следы отложений или не удаляет воздух, может потребоваться его обслуживание или замена.

Почему нельзя постоянно подпитывать систему отопления

Регулярное добавление свежей воды маскирует проблему, но не устраняет причину падения давления.

Кроме того, каждая новая порция воды может приносить в систему растворенные газы, которые затем выделяются при нагреве.

Частая подпитка также может способствовать:

• повторному завоздушиванию;
• поступлению новых минеральных солей;
• образованию отложений;
• ускорению коррозионных процессов в зависимости от материалов и качества воды.

Если давление приходится восстанавливать регулярно, правильное решение — найти причину потери теплоносителя.

Может ли воздух появляться из воды без утечки

Да. В свежей воде присутствуют растворенные газы, часть которых выделяется после заполнения и нагрева отопительной системы.

Поэтому после первого запуска или значительной подпитки появление некоторого количества воздуха возможно даже при полностью герметичной системе.

Но этот процесс не должен бесконечно повторяться без поступления новой воды или наличия другой причины.

Если закрытая система давно работает, не подпитывается, но воздух продолжает регулярно появляться, необходимо искать другой источник проблемы.

Почему верх батареи постоянно холодный из-за воздуха

Воздух скапливается в верхней части радиатора и вытесняет оттуда теплоноситель.

Поэтому характерная картина при завоздушивании:

• нижняя часть батареи теплая или горячая;
• верхняя часть заметно холоднее;
• слышно бульканье;
• после удаления воздуха радиатор прогревается лучше.

Если через некоторое время верх снова становится холодным, следует искать источник повторного завоздушивания.

Почему воздух появляется только в одном радиаторе

Если остальные отопительные приборы работают нормально, а проблема постоянно возвращается только в одном месте, необходимо обратить внимание на локальную конфигурацию системы.

Причинами могут быть:

• радиатор расположен в высокой точке;
• особенность подводящих труб;
• локальный воздушный карман;
• проблема воздухоотводчика;
• ошибка подключения или монтажа.

В такой ситуации диагностика всей системы может быть менее информативна, чем проверка конкретного участка.

Может ли неправильный монтаж вызывать постоянное завоздушивание

Да. Конфигурация трубопровода влияет на то, куда перемещаются воздушные пузырьки и могут ли они самостоятельно добраться до предусмотренных точек удаления воздуха.

Проблемы могут возникать при наличии:

• локальных верхних точек без воздухоотводчика;
• неудачных перепадов высоты;
• участков, в которых формируется воздушный карман;
• неправильно расположенных устройств удаления воздуха.

Если система завоздушивалась с момента монтажа, а давление при этом остается стабильным, следует проверить именно гидравлическую схему и трассировку трубопроводов.

Как найти источник воздуха в системе отопления

Удобнее искать причину не по одному симптому, а по сочетанию нескольких признаков.

Что делать, если постоянно завоздушиваются радиаторы

Последовательность действий зависит от причины, но общий принцип диагностики следующий:

1. Удалить накопившийся воздух.

   Это позволяет восстановить циркуляцию и понять, насколько проблема влияет на прогрев радиатора.

2. Проверить давление.

   После удаления воздуха необходимо убедиться, что система остается в рабочем диапазоне давления.

3. Проследить, падает ли давление со временем.

   Если оно уменьшается, необходимо искать потерю теплоносителя.

4. Проверить расширительный бак.

   Особенно если давление сильно меняется между холодным и горячим состоянием системы.

5. Проверить воздухоотводчики.

   Они должны быть исправны и установлены в предусмотренных системой точках.

6. Проверить проблемный участок.

   Если воздух всегда появляется в одном месте, необходимо проверить именно его подключение и конфигурацию.

Почему нельзя считать постоянный воздух нормой

После заполнения или ремонта системе действительно может потребоваться некоторое время для удаления остаточного воздуха.

Но регулярное завоздушивание в течение длительного периода указывает на то, что существует постоянная причина.

Если ее не устранить, возможны:

• неравномерный прогрев радиаторов;
• шум в системе;
• ухудшение циркуляции;
• нестабильная работа насоса;
• необходимость постоянной подпитки;
• ускорение коррозионных процессов при постоянном поступлении кислорода со свежей водой.

Когда необходимо обращаться к специалисту

Диагностика специалистом требуется, если простая проверка давления и доступных элементов не позволяет определить источник воздуха.

Особенно это рекомендуется, если:

• система регулярно теряет давление;
• утечку визуально найти не удается;
• воздух возвращается через короткое время;
• сильно меняется давление при нагреве;
• подозревается неисправность расширительного бака;
• необходимо изменить схему трубопроводов;
• постоянно завоздушивается один и тот же участок;
• проблема существует с момента монтажа системы.

Как избежать постоянного завоздушивания системы отопления

Для стабильной работы закрытой системы отопления важно не только удалять воздух, но и предотвращать его повторное поступление и накопление.

Для этого рекомендуется:

• поддерживать расчетное рабочее давление;
• устранять утечки теплоносителя;
• не выполнять ненужную частую подпитку;
• контролировать расширительный бак;
• следить за работой автоматических воздухоотводчиков;
• правильно заполнять систему после обслуживания;
• учитывать верхние точки при монтаже трубопроводов;
• обслуживать отопительную систему перед сезоном.

Связанные товары для системы отопления

При устранении проблем с циркуляцией важно учитывать состояние всей отопительной системы и совместимость ее элементов.

• оборудование для отопления
• насосы
• радиаторы и комплектующие
• комплектующие для радиаторов
• клапаны для радиаторов

Полезные статьи по теме

• Почему батареи холодные снизу или сверху
• Почему падает давление в системе отопления и что делать
• Как выбрать циркуляционный насос

Вывод

Если воздух появился после первоначального заполнения или ремонта системы отопления, его постепенное удаление может быть нормальной частью запуска.

Но если радиаторы приходится развоздушивать постоянно, необходимо искать источник повторного появления воздуха. Частыми причинами являются регулярная подпитка, утечка теплоносителя, недостаточное давление, проблемы расширительного бака, неисправные воздухоотводчики и особенности монтажа трубопроводов.

Особенно важно обратить внимание на сочетание воздуха с падением давления. В этом случае сначала следует выяснить, почему система теряет теплоноситель и требует подпитки.

Если давление стабильно, но воздух постоянно собирается в одном радиаторе или участке трубопровода, следует проверить локальную конфигурацию системы и расположение точек удаления воздуха.

Часто задаваемые вопросы
