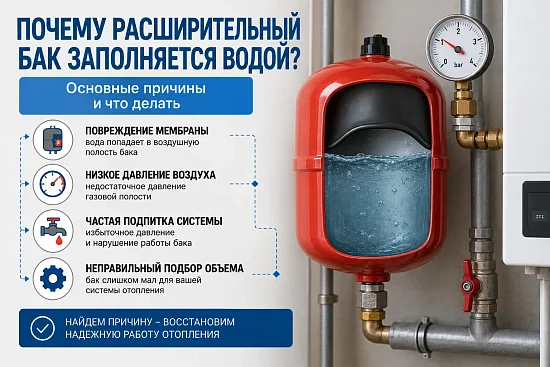

Почему расширительный бак заполняется водой

В закрытой системе отопления расширительный бак компенсирует изменение объема теплоносителя при нагреве и охлаждении.

Внутри мембранного бака находятся две среды:

• теплоноситель со стороны системы отопления;
• газовая подушка с другой стороны мембраны.

Когда вода нагревается и расширяется, часть теплоносителя поступает в расширительный бак. Мембрана смещается и сжимает газовую подушку.

После охлаждения объем теплоносителя уменьшается, и вода возвращается из бака обратно в систему.

Поэтому ситуация, когда в расширительный бак поступает вода, сама по себе является нормальной.

Неисправность возникает, когда бак практически полностью теряет способность принимать дополнительный объем теплоносителя.

Как понять, что расширительный бак работает неправильно

Проблемы с расширительным баком обычно проявляются через изменение давления во всей системе отопления.

На неисправность могут указывать:

• давление сильно повышается при нагреве;
• после остывания давление заметно падает;
• регулярно срабатывает предохранительный клапан;
• из системы периодически сбрасывается вода;
• после остывания приходится снова выполнять подпитку;
• проблема повторяется после каждого цикла нагрева;
• из воздушного ниппеля бака появляется вода.

Один из наиболее характерных сценариев: на холодной системе давление нормальное, после нагрева оно быстро увеличивается, предохранительный клапан сбрасывает часть воды, а после остывания давление становится слишком низким.

Основные причины проблем с расширительным баком

Причина №1. В расширительном баке недостаточное давление газа

Для нормальной работы мембранного бака в его газовой полости должно поддерживаться предварительное давление.

Если давление становится слишком низким, мембрана занимает неправильное исходное положение, а полезный компенсационный объем бака уменьшается.

В результате уже при заполнении холодной системы в бак может поступить слишком много воды.

Когда теплоноситель начинает нагреваться, свободного объема для дальнейшего расширения оказывается недостаточно.

Характерные признаки:

• давление быстро растет при нагреве;
• при охлаждении давление сильно уменьшается;
• предохранительный клапан периодически сбрасывает воду;
• после остывания систему приходится подпитывать;
• цикл постоянно повторяется.

Причина №2. Повреждена мембрана расширительного бака

Мембрана разделяет теплоноситель и газовую полость. Если она повреждается, нормальная работа бака нарушается.

Теплоноситель получает возможность попасть в ту часть бака, где должен находиться газ.

Постепенно газовая подушка уменьшается, и бак перестает нормально компенсировать увеличение объема воды при нагреве.

Признаки повреждения мембраны:

• давление сильно меняется при нагреве и охлаждении;
• бак практически перестает компенсировать расширение воды;
• регулярно срабатывает предохранительный клапан;
• из ниппеля газовой полости появляется вода;
• после восстановления давления газа проблема быстро возвращается.

Причина №3. Через ниппель выходит воздух

Даже при исправной мембране давление газовой подушки может постепенно уменьшаться из-за негерметичности ниппеля.

В результате бак сначала продолжает работать, но со временем его полезный объем уменьшается.

Симптомы постепенно становятся более заметными:

• давление при нагреве растет сильнее;
• разница между холодной и горячей системой увеличивается;
• предохранительный клапан начинает периодически срабатывать;
• после корректировки давления проблема через некоторое время возвращается.

Если газ постоянно теряется, необходимо проверить герметичность соответствующих элементов бака, а не просто регулярно подкачивать его.

Причина №4. Расширительный бак неправильно настроен

Даже исправный бак может работать неправильно, если его предварительное давление не соответствует параметрам системы отопления.

При настройке учитывают:

• статическую высоту системы;
• давление заполнения холодной системы;
• рабочий диапазон давления;
• параметры предохранительного клапана;
• рекомендации производителя оборудования.

Универсального значения давления, которое подходит для всех систем отопления, нет.

Поэтому просто подкачать бак до случайно выбранного значения — неправильный подход.

Причина №5. Расширительный бак слишком маленький

Расширительный бак должен иметь достаточный объем, чтобы компенсировать увеличение объема теплоносителя во всем рабочем диапазоне температур.

Если бак слишком маленький, даже исправная мембрана и правильное предварительное давление не обеспечат достаточного компенсационного объема.

Такая проблема может возникнуть, если:

• бак изначально подобран неправильно;
• в систему добавили новые радиаторы;
• увеличили объем трубопроводов;
• подключили дополнительные отопительные контуры;
• была значительно расширена система теплого пола;
• встроенного бака котла стало недостаточно для всей системы.

Характерный признак

Давление на холодной системе может быть настроено правильно, но по мере нагрева оно все равно приближается к верхней границе рабочего диапазона.

При этом сам расширительный бак может быть полностью исправен.

Причина №6. Система отопления переполнена

Если холодная система заполнена до слишком высокого давления, часть рабочего объема расширительного бака может быть использована еще до начала нагрева.

После повышения температуры теплоносителю становится некуда расширяться, и давление начинает быстро увеличиваться.

Поэтому при диагностике необходимо проверять не только сам бак, но и исходное давление холодной системы отопления.

Причина №7. Расширительный бак не сообщается с системой

Расширительный бак должен иметь гидравлическую связь с отопительным контуром.

Если соединение перекрыто или проход к баку ограничен, он не сможет воспринимать изменение объема теплоносителя.

Причиной могут быть:

• случайно закрытая арматура;
• загрязнение соединительного участка;
• ошибка монтажа;
• неисправность соответствующего узла;
• проблема внутри котла у встроенного расширительного бака.

По поведению система может напоминать ситуацию, когда расширительного бака вообще нет: при нагреве давление быстро увеличивается.

Почему расширительный бак полностью заполняется водой

Фраза «бак полностью заполнен водой» может означать несколько разных ситуаций.

Например:

• в баке отсутствует необходимая газовая подушка;
• предварительное давление газа слишком низкое;
• повреждена мембрана;
• система заполнена до слишком высокого давления;
• бак имеет недостаточный объем.

Главный вопрос заключается не в самом наличии воды, а в том, остается ли в баке рабочая газовая полость, которая может сжиматься при расширении теплоносителя.

Почему из ниппеля расширительного бака идет вода

Воздушный ниппель относится к газовой части мембранного бака. При исправной мембране теплоноситель не должен попадать в эту полость.

Если из ниппеля появляется вода, это является сильным признаком повреждения мембраны.

В зависимости от конструкции оборудования возможны два варианта:

• замена мембраны, если она является сменной;
• замена всего расширительного бака, если конструкция неразборная.

Перед окончательным выводом необходимо учитывать конструкцию конкретной модели бака.

Почему давление растет при нагреве из-за расширительного бака

При нагреве теплоноситель увеличивается в объеме. Исправный расширительный бак принимает этот дополнительный объем и ограничивает изменение давления.

Если газовой подушки недостаточно, дополнительному объему воды практически некуда поступать.

Тогда даже относительно небольшое расширение теплоносителя может привести к заметному повышению давления.

Если давление достигает порога срабатывания предохранительного клапана, часть воды сбрасывается.

После остывания объем теплоносителя уменьшается, но сброшенная вода в систему уже не возвращается. В результате давление становится слишком низким.

Именно поэтому неисправность расширительного бака часто приводит к повторяющемуся циклу:

1. на холодной системе давление восстанавливают;
2. котел нагревает теплоноситель;
3. давление резко увеличивается;
4. предохранительный клапан сбрасывает воду;
5. система остывает;
6. давление становится слишком низким;
7. систему снова приходится подпитывать.

Почему давление падает после остывания системы

Небольшое изменение давления между холодной и горячей системой является естественным.

Но если после нагрева давление сильно повышается, а после полного остывания становится слишком низким, необходимо проверить расширительный бак.

Особенно характерна эта ситуация, если во время нагрева срабатывал предохранительный клапан.

Почему встроенного расширительного бака котла может не хватать

Многие настенные котлы имеют встроенный расширительный бак. Его объема может быть достаточно для типовой небольшой системы, но этого нельзя считать универсальным правилом.

Если общий объем теплоносителя значительно увеличен, встроенного бака может оказаться недостаточно.

Например, это возможно при наличии:

• большого количества радиаторов;
• протяженных трубопроводов;
• нескольких отопительных контуров;
• теплого пола;
• дополнительных отопительных приборов.

В таком случае в систему может устанавливаться дополнительный расширительный бак, рассчитанный по параметрам конкретной системы.

Почему расширительный бак постоянно приходится подкачивать

Если после правильной настройки давление газовой полости снова заметно снижается за короткое время, необходимо искать причину потери газа.

Возможны:

• негерметичный ниппель;
• повреждение мембраны;
• другая потеря герметичности бака.

Регулярная подкачка без поиска причины не устраняет неисправность.

Как правильно проверить расширительный бак

Проверка расширительного бака должна выполняться так, чтобы давление теплоносителя со стороны системы не искажало результат измерения газовой полости.

В общем случае последовательность диагностики выглядит следующим образом:

1. Остановить нагрев и дать системе остыть.

   Работать с горячим теплоносителем и элементами, находящимися под высоким давлением, опасно.

2. Отключить оборудование.

   Перед обслуживанием необходимо исключить автоматический запуск котла или циркуляционного насоса.

3. Снять давление теплоносителя со стороны бака.

   Для корректного измерения предварительного давления водяная сторона бака не должна создавать давление на мембрану. Способ выполнения зависит от схемы отопления.

4. Измерить давление газовой полости.

   Измерение выполняют через ниппель подходящим манометром. Полученное значение сравнивают с расчетным для конкретной системы.

5. Проверить ниппель.

   Если через него выходит вода, вероятно повреждение мембраны. Если газ постепенно теряется, следует проверить герметичность ниппеля.

6. После настройки восстановить рабочее давление системы.

   После заполнения необходимо проверить, как изменяется давление при последующем нагреве и охлаждении.

Что можно проверить самостоятельно

Без разборки котла можно оценить несколько признаков, которые помогут определить направление дальнейшей диагностики.

1. Записать давление на холодной системе.

   Лучше проводить сравнение после полного остывания теплоносителя.

2. Проследить за давлением во время нагрева.

   Небольшое изменение является нормальным. Насторожить должен выраженный рост давления по мере увеличения температуры.

3. Проверить предохранительный клапан.

   Следует определить, происходит ли сброс воды во время максимального нагрева системы.

4. Сравнить давление после остывания.

   Если после нагрева и последующего охлаждения давление становится значительно ниже первоначального, следует проверить, не происходил ли сброс теплоносителя.

5. Оценить периодичность проблемы.

   Повторение одного и того же цикла после каждой подпитки характерно для проблем с компенсацией теплового расширения.

Как отличить недостаток воздуха от повреждения мембраны

Обе неисправности могут приводить к похожему результату: бак теряет полезный компенсационный объем, а давление при нагреве начинает сильно увеличиваться.

Однако есть несколько различий.

Можно ли подкачать расширительный бак

Если мембрана исправна, а проблема связана с недостаточным предварительным давлением газовой полости, его можно восстановить до требуемого значения.

Но просто подключить насос к ниппелю на заполненной системе и ориентироваться на случайное значение неправильно.

Необходимо учитывать:

• давление со стороны теплоносителя;
• статическую высоту отопительной системы;
• рабочее давление холодной системы;
• характеристики расширительного бака;
• настройку предохранительного клапана;
• рекомендации производителя котла и бака.

Если после правильной настройки газ снова быстро исчезает, необходимо искать утечку через ниппель или повреждение самого бака.

Почему нельзя просто постоянно подкачивать расширительный бак

Периодическая корректировка давления при обслуживании и постоянная потеря газа — разные ситуации.

Если бак приходится подкачивать регулярно, это может означать нарушение герметичности.

Постоянная подкачка:

• не устраняет неисправный ниппель;
• не восстанавливает поврежденную мембрану;
• не решает проблему слишком маленького бака;
• не исправляет неправильный расчет системы.

Сначала необходимо определить, почему газовая полость теряет рабочие параметры.

Что делать, если из ниппеля расширительного бака идет вода

Если из воздушного ниппеля действительно выходит теплоноситель, для мембранного бака это сильный признак того, что разделение газовой и водяной полостей нарушено.

Дальнейшее решение зависит от конструкции:

• в баке со сменной мембраной может быть предусмотрена ее замена;
• неразборный мембранный бак обычно меняют целиком;
• для встроенного бака котла необходимо учитывать конструкцию конкретной модели.

Простая подкачка воздуха в такой ситуации не устраняет повреждение мембраны.

Что делать, если расширительный бак полный воды

Сначала необходимо определить, действительно ли бак потерял газовую подушку, или наличие воды является частью его нормального рабочего состояния.

Для мембранного бака поступление определенного количества воды во время работы системы нормально.

Проблема возникает, если:

• газовой подушки практически не осталось;
• предварительное давление слишком низкое;
• мембрана повреждена;
• бак не имеет достаточного рабочего объема;
• при нагреве давление системы резко увеличивается.

Поэтому диагностировать бак только по ощущению, что он «полный воды», недостаточно. Необходимо оценивать давление газовой полости и поведение всей системы.

Как подобрать объем расширительного бака

Объем расширительного бака подбирают с учетом объема теплоносителя и параметров отопительной системы.

При расчете учитывают:

• общий объем теплоносителя;
• минимальную и максимальную рабочую температуру;
• коэффициент температурного расширения теплоносителя;
• предварительное давление бака;
• давление заполнения системы;
• допустимое максимальное давление;
• характеристики предохранительного клапана.

Если вместо воды используется незамерзающий теплоноситель, его температурное расширение может отличаться, что также необходимо учитывать при расчете.

Можно ли установить дополнительный расширительный бак

Да. Если встроенного или существующего бака недостаточно для объема системы, может устанавливаться дополнительный расширительный бак.

Такое решение часто используется, если после первоначального монтажа были добавлены:

• новые радиаторы;
• дополнительные отопительные контуры;
• протяженные трубопроводы;
• контуры теплого пола;
• другое оборудование, увеличивающее объем теплоносителя.

Объем дополнительного бака должен определяться расчетом, а место его подключения — соответствовать гидравлической схеме системы.

Почему нельзя просто установить максимально большой бак

Увеличенный объем обычно менее критичен, чем недостаточный, однако выбирать оборудование без расчета все равно не следует.

Излишне большой бак:

• занимает дополнительное место;
• увеличивает стоимость системы;
• не устраняет неправильную настройку давления;
• не исправляет поврежденную мембрану;
• не решает другие причины нестабильного давления.

Правильная задача — обеспечить достаточный рабочий объем при корректном предварительном давлении.

Таблица диагностики расширительного бака

Когда расширительный бак нужно менять

Замена может потребоваться, если восстановить нормальную работу бака невозможно или ремонт экономически нецелесообразен.

Основные причины для замены:

• повреждена несменная мембрана;
• корпус потерял герметичность;
• бак имеет выраженную коррозию;
• не удается поддерживать давление газовой полости;
• оборудование имеет механические повреждения;
• объем бака не соответствует системе и требуется другое оборудование.

Если бак имеет сменную мембрану, в некоторых случаях достаточно заменить именно ее.

Когда необходимо обращаться к специалисту

Помощь специалиста потребуется, если необходимо точно определить предварительное давление, рассчитать объем бака или получить доступ к встроенному оборудованию котла.

Диагностика особенно рекомендуется, если:

• давление регулярно приближается к аварийному уровню;
• постоянно срабатывает предохранительный клапан;
• из ниппеля расширительного бака выходит вода;
• после подкачки газ быстро исчезает;
• бак встроен в котел и доступ к нему затруднен;
• необходимо установить дополнительный бак;
• требуется расчет его объема;
• причина изменения давления остается неизвестной.

Как избежать проблем с расширительным баком

Расширительный бак является частью системы безопасности и требует периодического контроля.

Для стабильной работы рекомендуется:

• контролировать давление холодной и нагретой системы;
• периодически проверять предварительное давление бака;
• следить за состоянием ниппеля;
• не игнорировать регулярное срабатывание предохранительного клапана;
• не выполнять постоянную подпитку без поиска причины;
• пересчитывать необходимый объем бака при расширении системы;
• проводить обслуживание с учетом требований производителя.

Связанные товары для системы отопления

При ремонте или модернизации системы отопления важно учитывать совместимость всех элементов и рабочие параметры оборудования.

• оборудование для отопления
• насосы
• радиаторы и комплектующие
• комплектующие для радиаторов
• металлические краны

Полезные статьи по теме

• Почему падает давление в системе отопления и что делать
• Почему батареи холодные снизу или сверху
• Как выбрать циркуляционный насос

Вывод

Наличие воды в мембранном расширительном баке само по себе не является неисправностью. Во время нагрева бак должен принимать часть увеличившегося объема теплоносителя.

Проблема возникает, когда газовая подушка уменьшается настолько, что бак перестает нормально компенсировать расширение воды. Основными причинами являются недостаточное предварительное давление, повреждение мембраны, утечка газа, неправильная настройка или недостаточный объем бака.

Характерный симптом — сильный рост давления при нагреве и его заметное падение после остывания. Если при этом срабатывает предохранительный клапан, после каждого цикла система может терять часть теплоносителя.

Если из воздушного ниппеля появляется вода, следует проверить мембрану. Если же после правильной настройки давление газа снова быстро уменьшается, необходимо искать нарушение герметичности.

Часто задаваемые вопросы
